昨天我们写了一篇文章：一张图看懂烫金工艺，今天又做了一张相似的图是关于击凸工艺的，来继续完成这个印刷工艺系列。那么还是重复这个标题吧：一张图看懂击凸工艺！

击凸工艺，又称为凹凸、浮雕、压凸纹等。

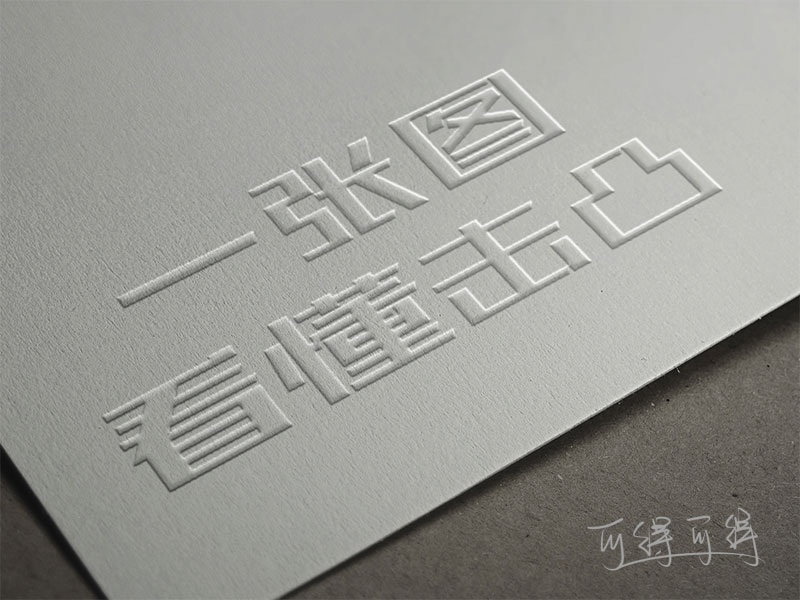

击凸工艺和烫金工艺一样，也是印刷后工艺中非常常用的工艺，可以强调突出局部设计的表现。我们应该见得也非常多，高档画册，书籍封面，包装盒等等。

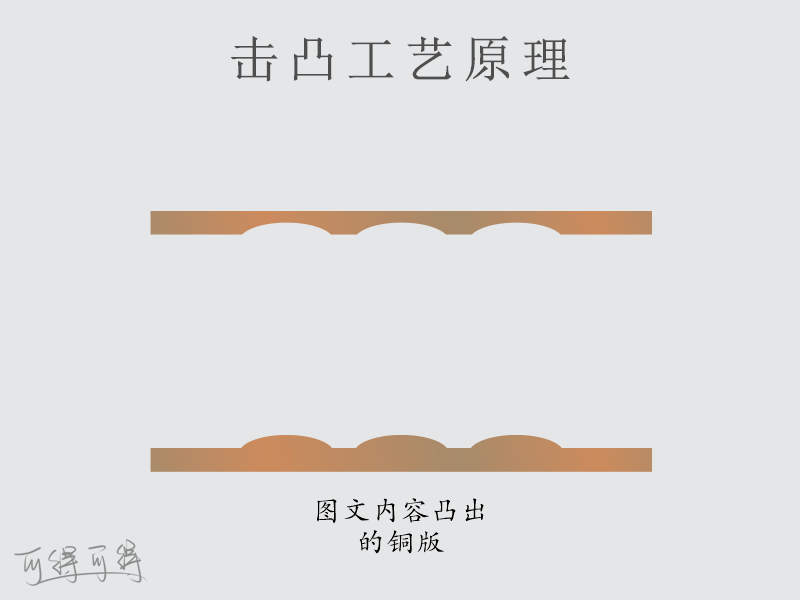

< 动图，请等待加载 >

1、击凸工艺的准备

1.1 、击凸版：将设计稿的图文雕刻加工至金属板上，一块阳版图文内容凸出，一块阴版图文内容凹下；（凸版一般为金属铜、锌板，凹版一般为金属版或者树脂版）

1.2、材质：需要击凸出的材料，一般为纸张，或者其他材质。

2、击凸工艺与盖钢印

昨天我们说烫金时举了一个粟子，和盖章是一样一样的。那么击凸，就和执业资格证/结婚证盖的钢印一样啦。

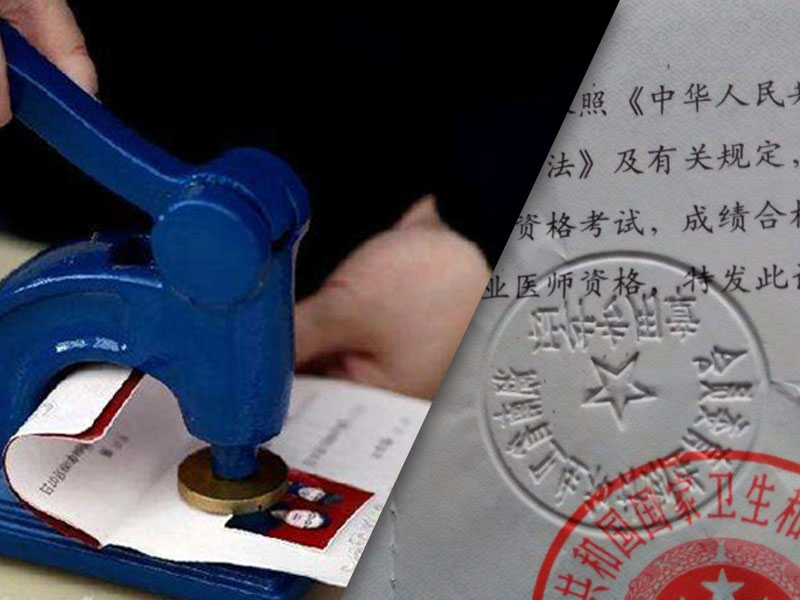

我们特意在网上找了两张图片，左边是结婚证上盖钢印的小设备，右边是一个执业资格证钢印的反面（反面是凹下的效果，原谅我没有找到一个正面的效果）。

3、击凸工艺的流程

知道了盖钢印的过程，我们对击凸工艺就心里有数啦。下面详细说说击凸工艺的制作流程：

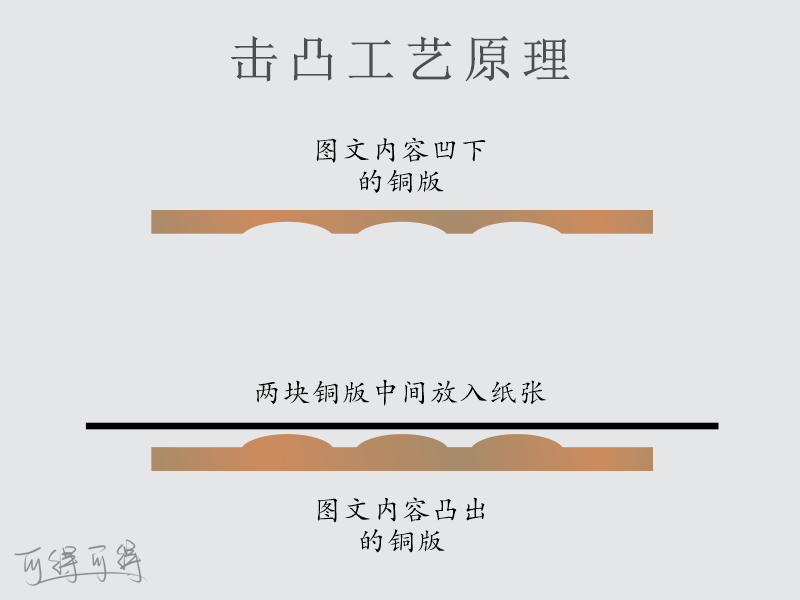

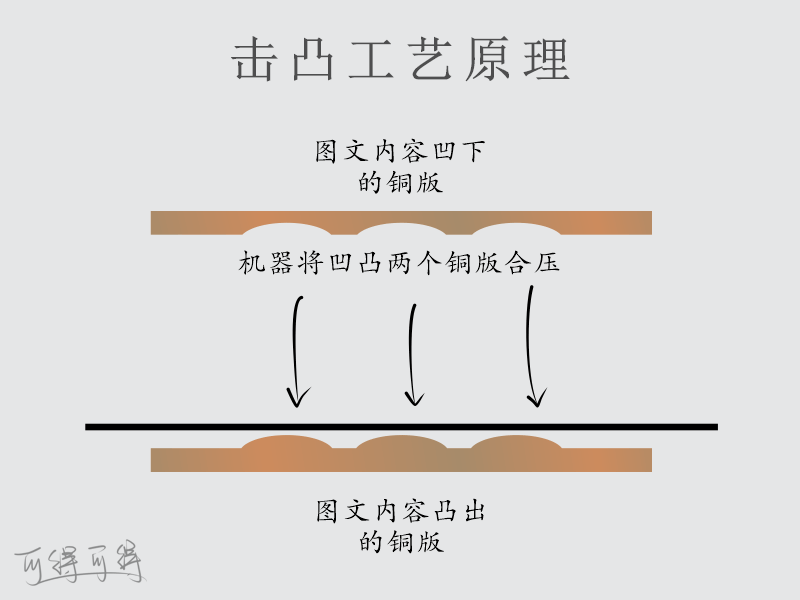

图1、将设计稿的图文内容分别雕刻至两块铜版上，一块内容凸出，一块内容凹下，组成一套击凸版。将凹、凸2块版子精确固定在机器的上下两部分；纸张旋转在击凸版中间；

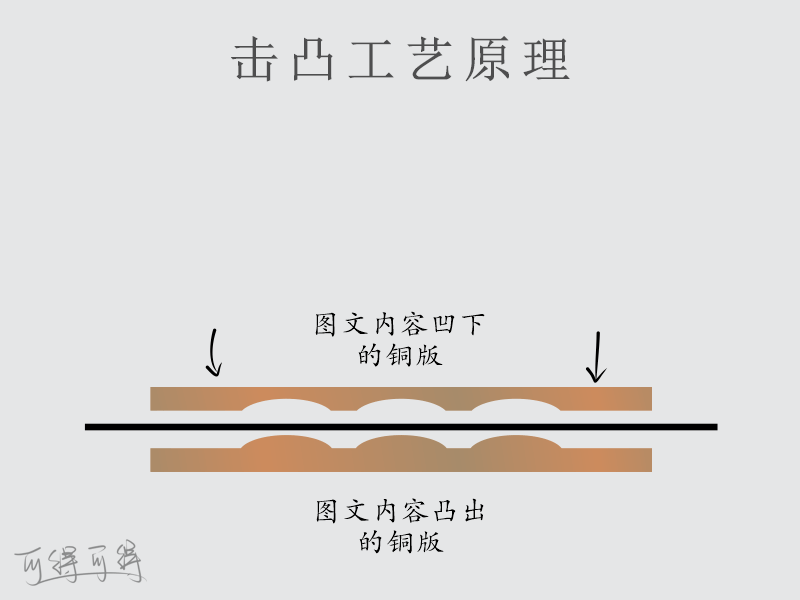

图2，纸张确认好位置，使用机器的重压，将两个铜版合压在一起；

图3，同上图；

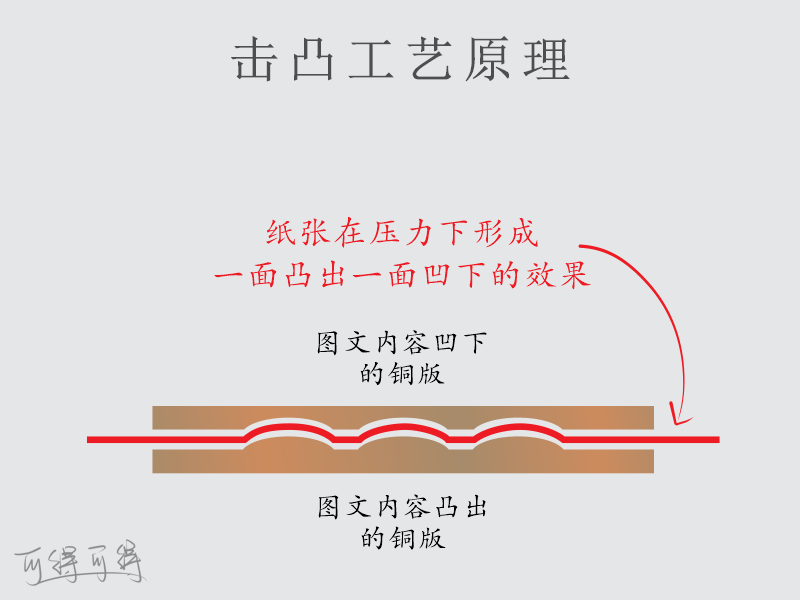

图4，凹、凸两块铜版完全贴合时，中间的纸张（红色部分）受到机器压力，形成了一面凸起、一面凹下的效果。

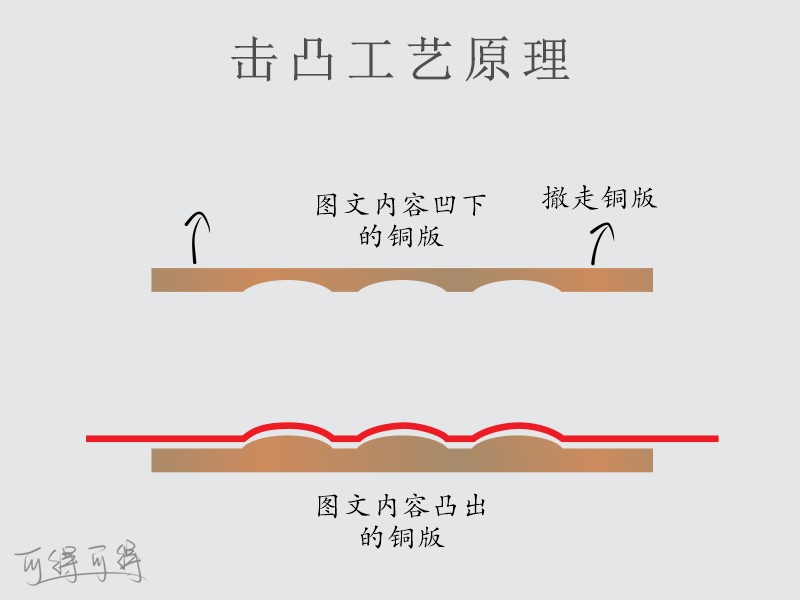

图5，机器将击凸版分开；

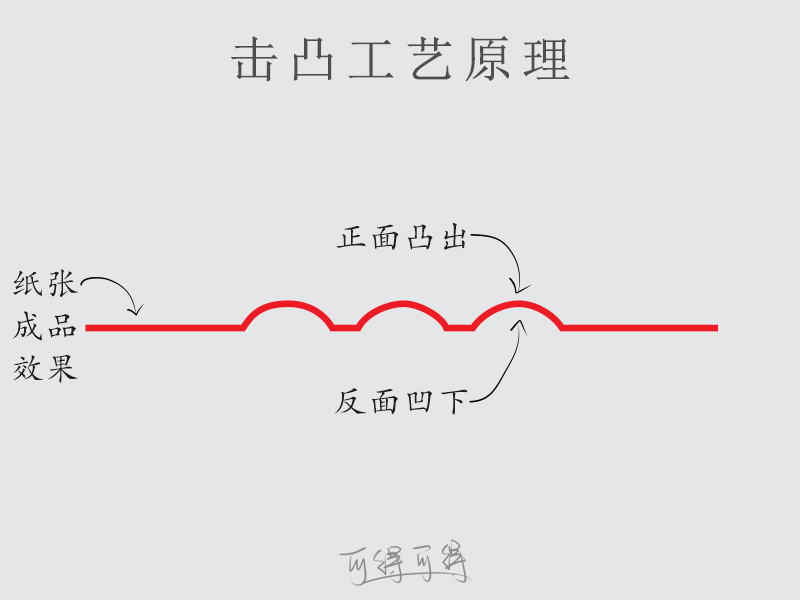

图6，纸张成型；

4、总结

1、如果是无色击凸，和盖钢印就是一样一样的，只不过钢印内容是可以版主定制罢了。

2、不同纸张的纤维长短不同，击凸的深度也有一些区别；

3、击凸工艺，既可以是上图图片那样的无色击凸（素色击凸），也可以是烫金后击凸（立体烫金），还可以是印刷后的图文击凸等等，这些咱们以后可以再说说。
